エクスマイル
デジタルデンティストリー関連製品
日本製 金属加工対応ウェット方式ミリングマシン
エクスマイルは、工業用NC切削機を35年以上に渡り開発・製造しているモディアシステムズ株式会社が製造しています。
導入後の器械保守は日本の製造メーカーであるモディアシステムズが直接行うため
ミリングマシンの高度なパフォーマンスを持続的に維持可能です。
本体搭載のナカニシ製スピンドルと、予備スピンドルを保守メンテナンス時に、
ローテーションさせることで、金属加工機の高額なスピンドル交換費用を削減し
コストパフォーマンスに優れた金属加工を実現することができます。
特長
■ 高精度NC加工
高速で滑らかな同時5軸NC制御技術により、高い面精度を実現しました。
■ チタン、コバルトクロムに対応
様々な歯科切削加工用材料（ディスク、ブロック）を高精度に加工することが可能です。
■ CAD/CAM冠に対応
ブロックは最大で12本まで取り付けることが可能です。
■ 5軸同時制御
X、Y、Z軸に加え、回転軸のA軸（±999度）、B軸（＋30度、－90度）を加えた5軸を同時制御します。

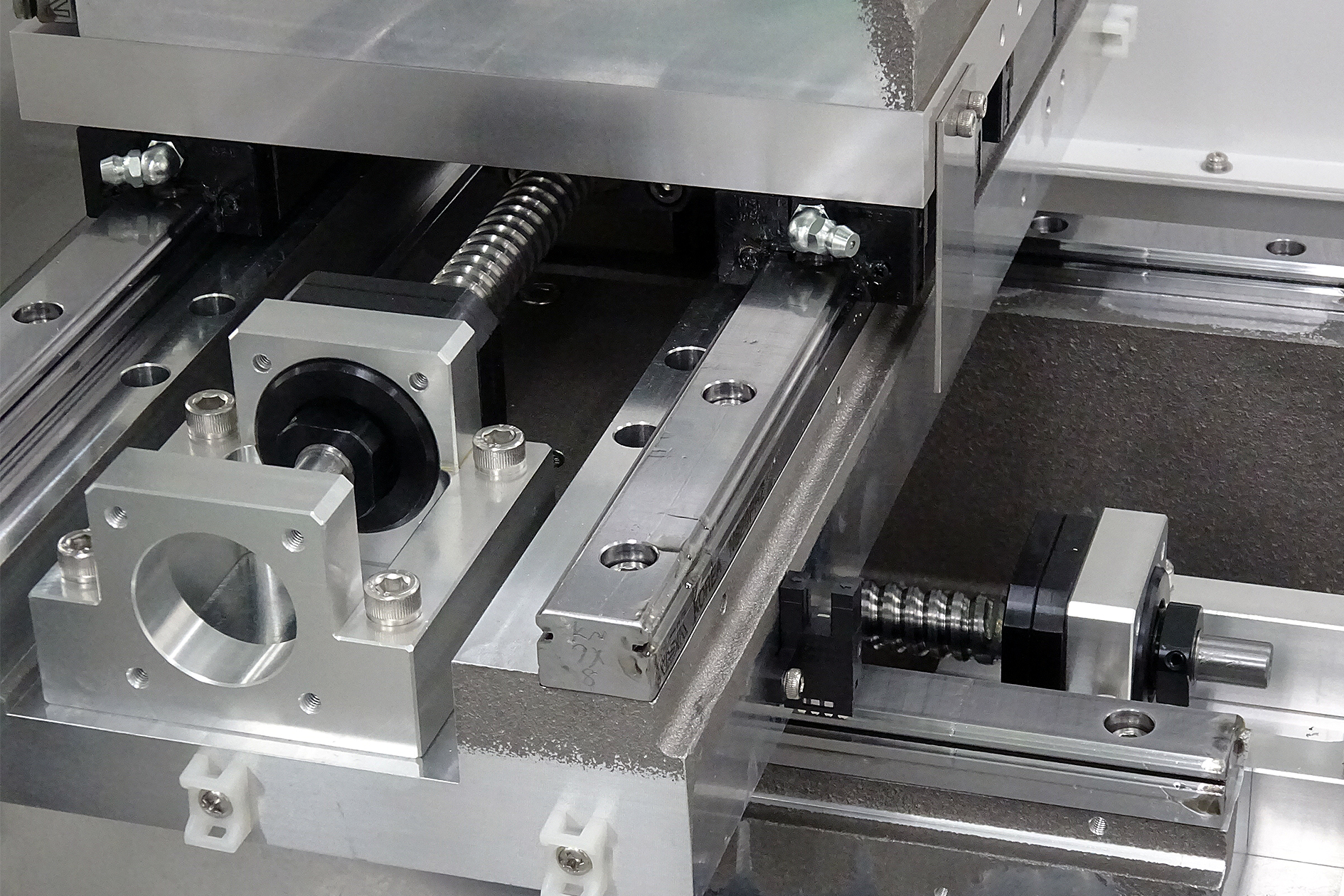

■ 精密ボールスクリュー、リニアガイドを採用
高速で高精度の切削加工を可能にしました。
■ 機械剛性の向上
機械本体の筐体剛性、バーのチャック剛性のアップにより、チタンやコバルトクロムの加工を可能にしました。
※加工条件はバーや材料により異なります。
■ ATC７本搭載
オートツールチェンジャーを標準装備していますので、多種類のバーを使用する複雑な加工や多数個取りなど長時間の連続運転が可能です。

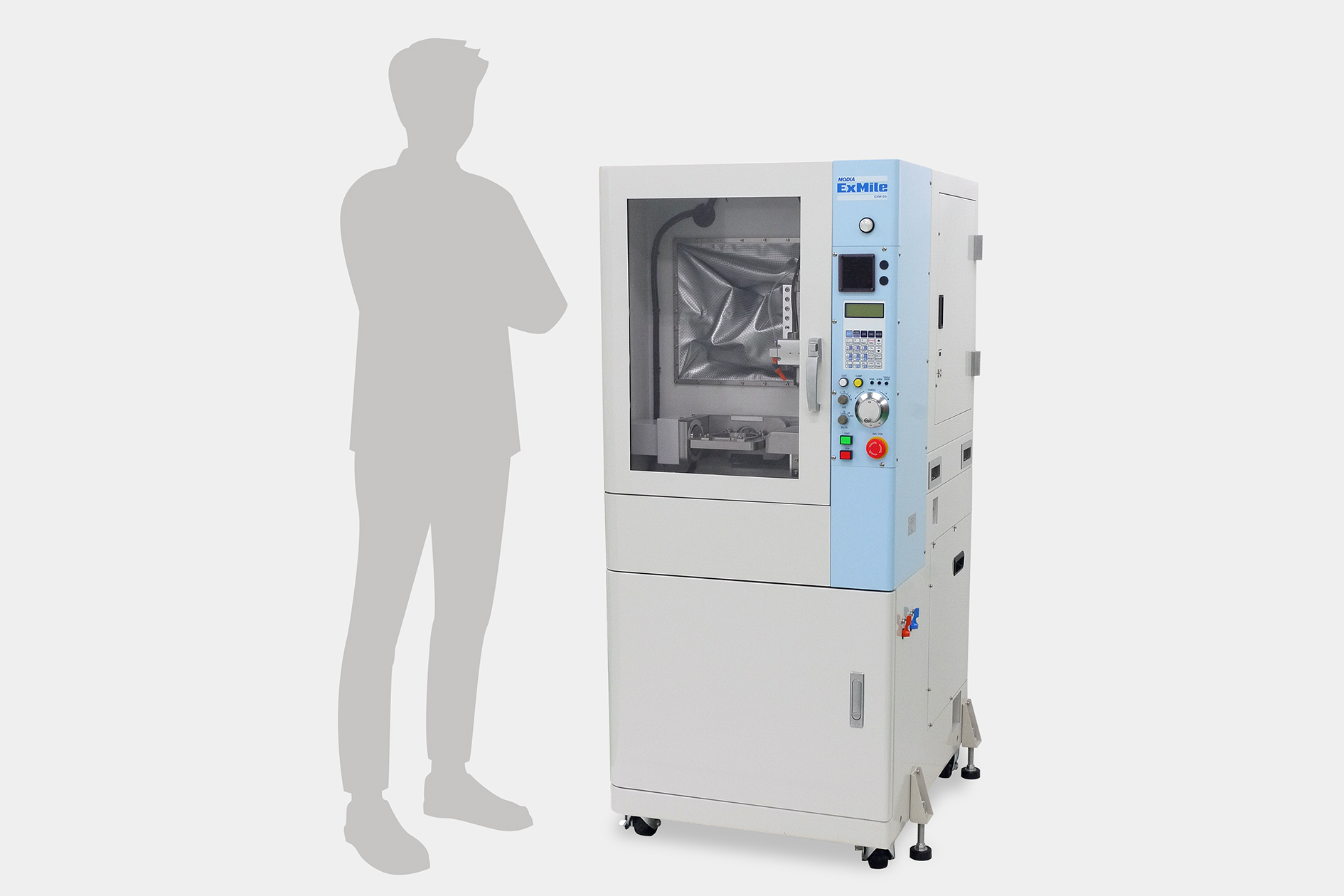

■ 省スペース設計
制御機は本体に内蔵していますので、別途、PCをご用意いただく必要はありません。
また、キャスターが付いていますので、平面での移動を容易に行うことができます。
■ オープンシステム
材料等を自由に選択することが可能なオープンシステムの歯科用ミリングマシンとして導入可能です。
※既存システムに追加の場合は、お使いのCAMソフトウェアの調整が必要です。
■ 加工中はパソコンとの接続不要
パソコンと本機をLAN接続し加工を開始します。加工中はパソコンの負荷に一切影響がなく、パソコンの電源を落とすことも可能です。
高速で滑らかな同時5軸NC制御技術により、高い面精度を実現しました。
■ チタン、コバルトクロムに対応
様々な歯科切削加工用材料（ディスク、ブロック）を高精度に加工することが可能です。
■ CAD/CAM冠に対応
ブロックは最大で12本まで取り付けることが可能です。
■ 5軸同時制御
X、Y、Z軸に加え、回転軸のA軸（±999度）、B軸（＋30度、－90度）を加えた5軸を同時制御します。
■ 精密ボールスクリュー、リニアガイドを採用
高速で高精度の切削加工を可能にしました。
■ 機械剛性の向上
機械本体の筐体剛性、バーのチャック剛性のアップにより、チタンやコバルトクロムの加工を可能にしました。
※加工条件はバーや材料により異なります。
■ ATC７本搭載
オートツールチェンジャーを標準装備していますので、多種類のバーを使用する複雑な加工や多数個取りなど長時間の連続運転が可能です。
■ 省スペース設計
制御機は本体に内蔵していますので、別途、PCをご用意いただく必要はありません。
また、キャスターが付いていますので、平面での移動を容易に行うことができます。
■ オープンシステム
材料等を自由に選択することが可能なオープンシステムの歯科用ミリングマシンとして導入可能です。
※既存システムに追加の場合は、お使いのCAMソフトウェアの調整が必要です。
■ 加工中はパソコンとの接続不要
パソコンと本機をLAN接続し加工を開始します。加工中はパソコンの負荷に一切影響がなく、パソコンの電源を落とすことも可能です。

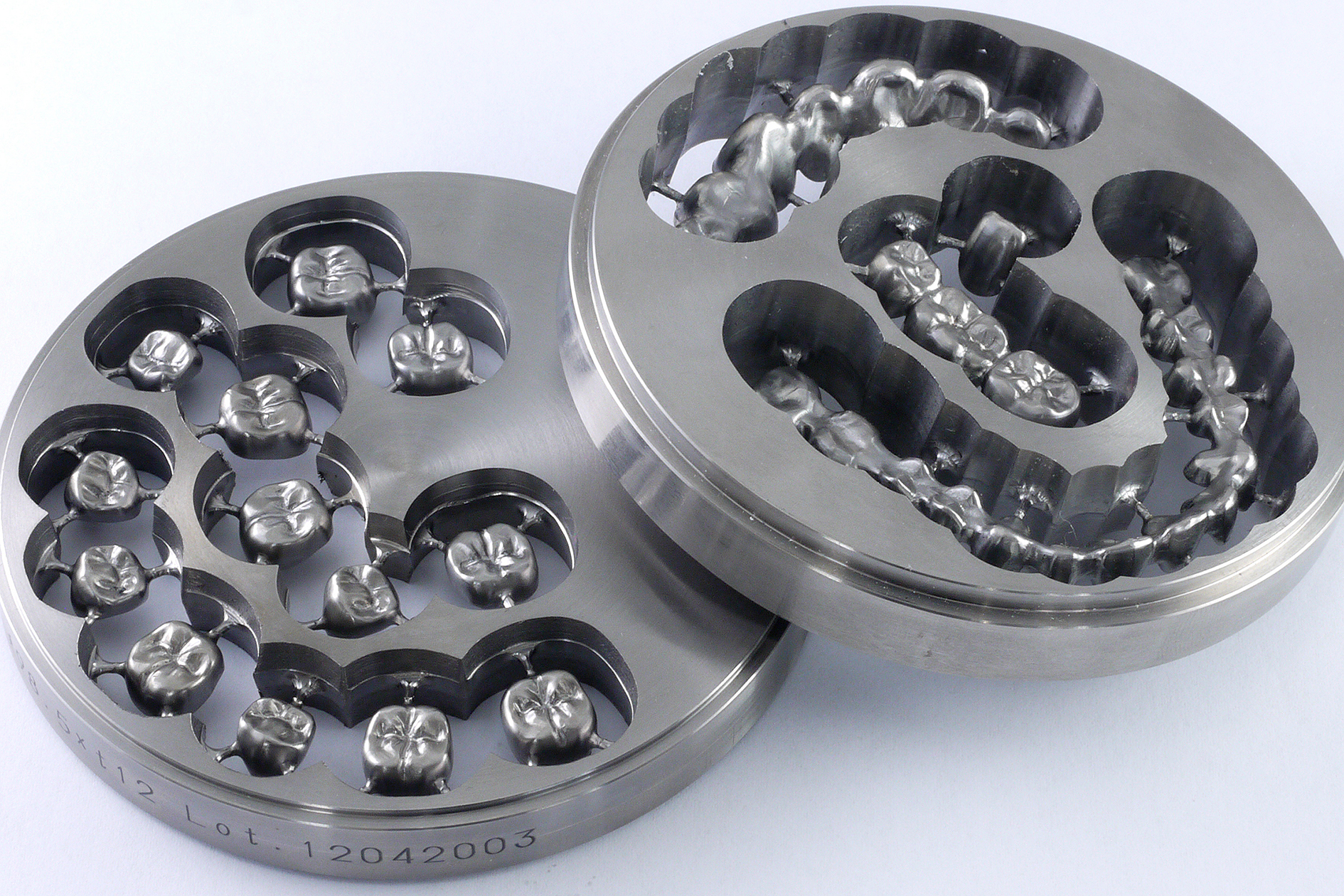

チタン、コバルトクロムに対応

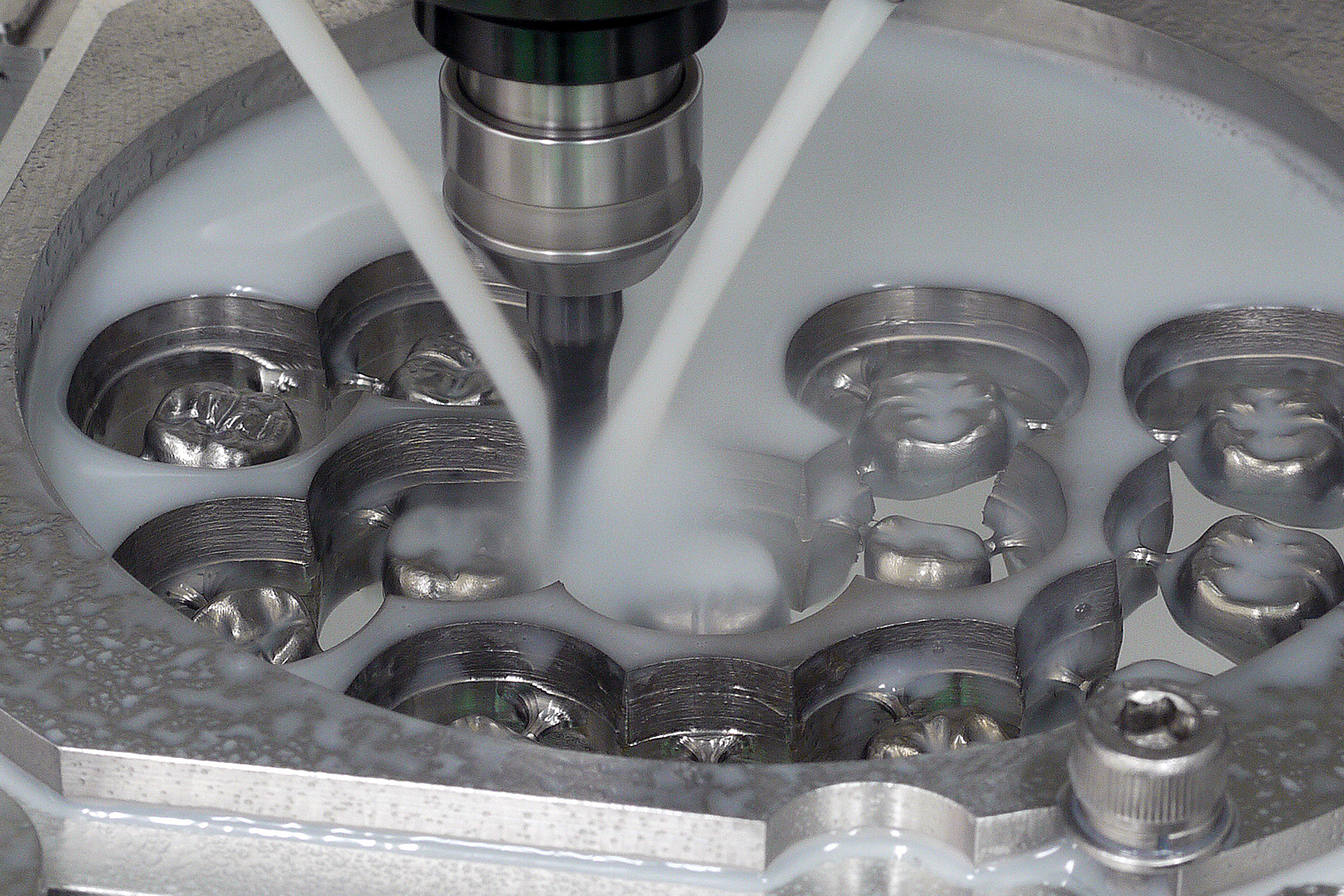

最高回転数50000RPMの高速スピンドル、切削水供給装置を標準装備
ジルコニア、PMMA、ワックスなどの非金属材料や、チタンやコバルトクロムなどの金属材料等、様々な歯科切削加工用材料（ディスク、ブロック）を高精度に加工することが可能

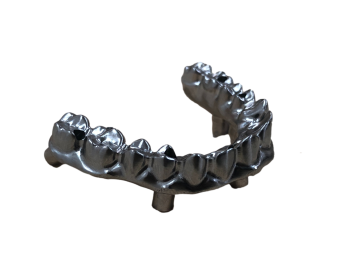

インプラントブリッジ加工例
並行性の悪いインプラントブリッジもソフトウェアMillboxとの組み合わせで高精度に加工します。

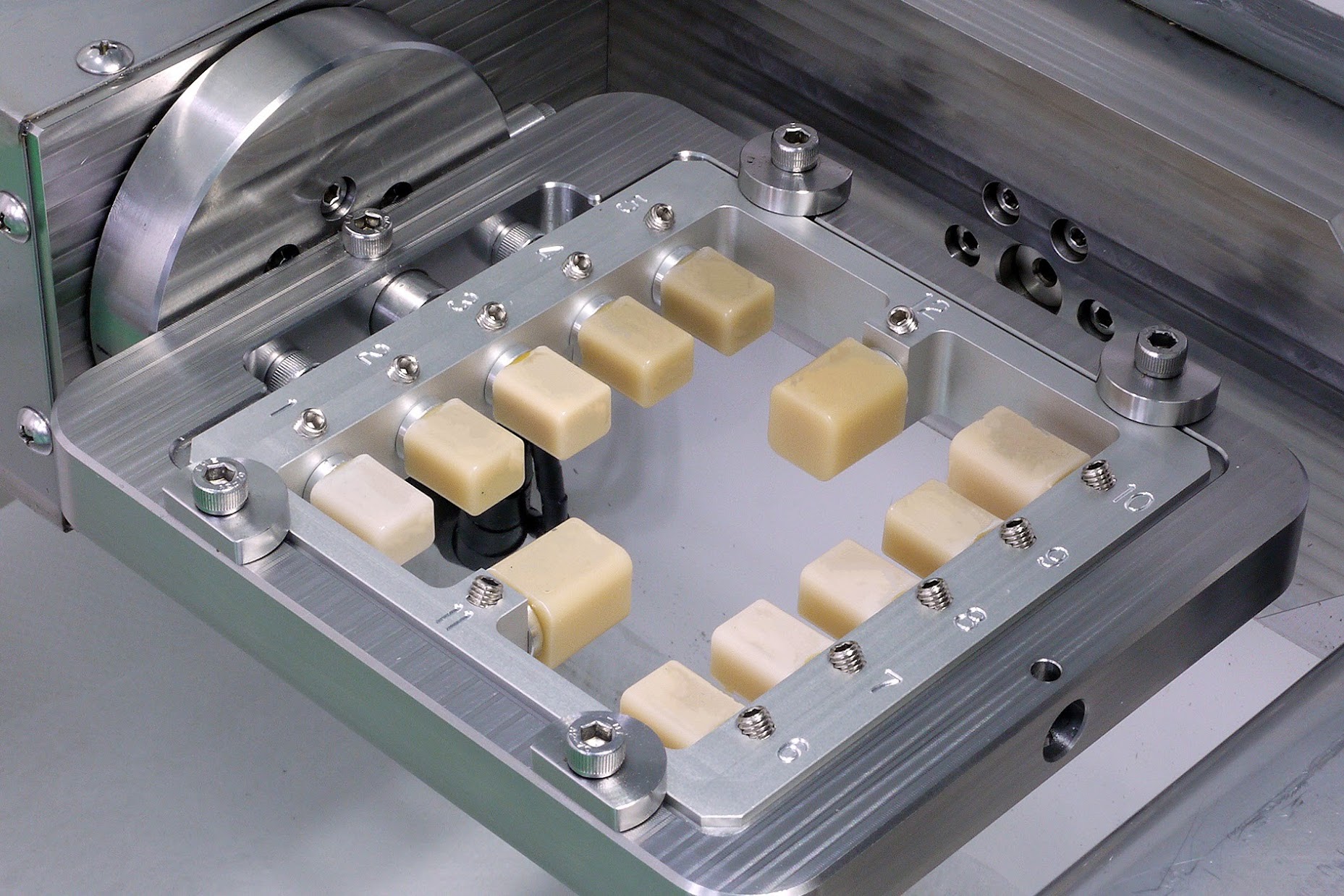

CAD/CAM冠に対応
CAD/CAM冠（ハイブリッドレジン）の加工にも対応
ブロックは最大で12本まで取り付けることが可能
※オプションのワーク保持用治具が別途、必要です。

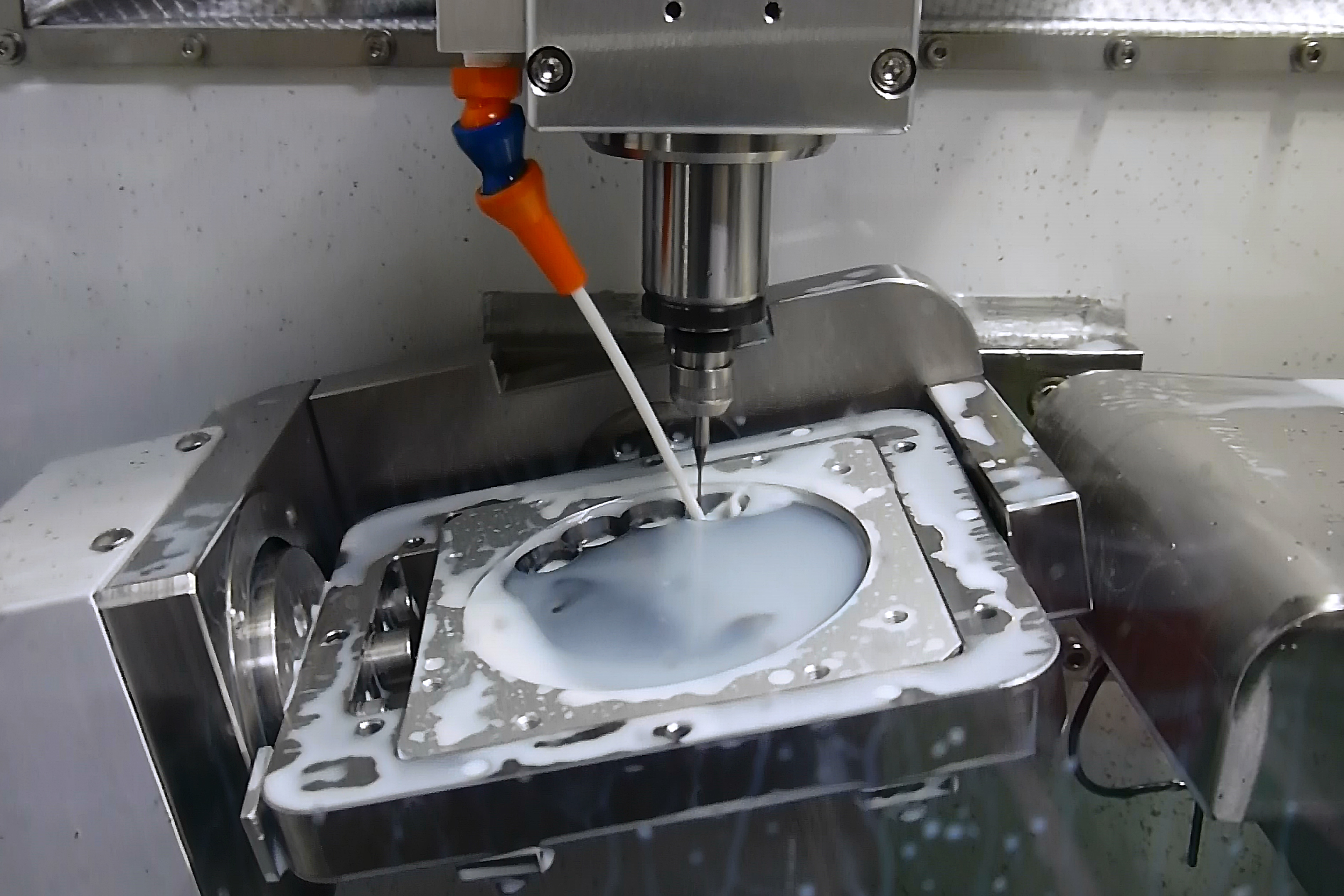

5軸同時制御
X、Y、Z軸に加え、回転軸のA軸（±999度）、B軸（＋30度、－90度）を加えた5軸を同時制御
ワンチャックでの多方面からのアプローチ、角度割出による斜面への垂直アプローチ、アンダーカット部の加工など、複雑な補綴物の加工を可能

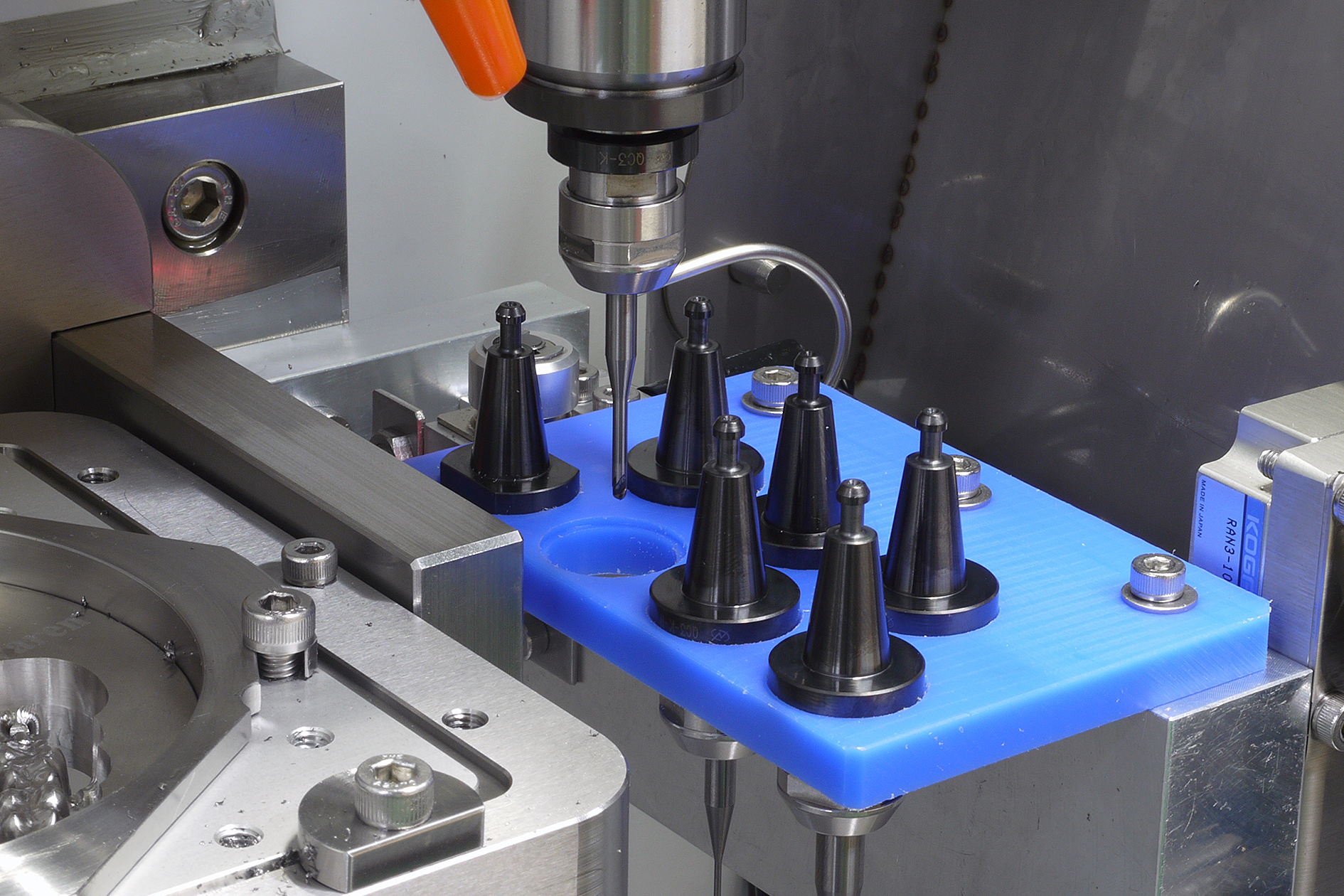

ATC７本搭載
最高7本のバーを自動交換することができるオートツールチェンジャーを標準装備
多種類のバーを使用する複雑な加工や多数個取りなど長時間の連続運転が可能
また専用ツールホルダーによるプルスタッド方式ATCの採用により、バーのチャック剛性が上がり、安定した加工を実現
仕様
| 外形寸法 | W650mm×H1490mm×D780mm（突起部を除く） |
| 質量 | 約205kg |
| 定格電源電圧 | AC100V ±10% |
| 定格周波数 | 50Hz/60Hz |
| 定格消費電力 | 850W以下 |
| 空気圧源 | バークランプ：0.55～0.6MPa |
| 主軸冷却：0.25～0.30MPa（約30ℓ/min） | |
| 使用環境 | 使用場所：室内（強い振動、ガス等が無いこと） |
| 温度：5～40℃ | |
| 湿度：35～80％（結露のないこと） | |
| 各軸機構 | X、Y、Z軸：精密ボールスクリュー、精密リニアガイド |
| A、B軸：ノンバックラッシハーモニックドライブ | |
| 各軸動作範囲 | X軸：直行軸 180mm |
| Y軸：直行軸 120mm | |
| Z軸：直行軸 110mm | |
| A軸：回転軸 ±999度 | |
| B軸：回転軸 ＋30度～－90度 | |
| 制御方式 | 各軸セミクローズドループフィードバック方式ACサーボ制御システム |
| 制御軸 | X、Y、Z、A、B軸 5軸同時補間制御 |
| 制御プログラムコード | Gコード / Mコード方式 |
| データ入力方式 | LAN（FTP転送） |
| インターフェイス | LAN（RJ45） 10BaseT/100BaseTX FTPサーバ機能 |
| 内部メモリ容量 | 約250MB |
| 主軸 | 標準スピンドル/回転数：5000～50000RPM 最大出力：350W ※注 |
| 高トルクスピンドル/回転数：3000～30000RPM 最大出力：350W ※注 | |
| ATC | 専用ツールホルダー方式 |
| 工具数：7本 | |
| 工具長測定機能 | |
| 取付可能工具 | シャンク径：Φ3、Φ4、Φ6 全長：45～60mm |
| 取付可能切削材形状 | ディスク（段付き） 外径：98～98.5mm 段部高さ：10mm 厚さ：40mm以内 |
| ブロック（ピン付） ピン直径：6mm ブロック寸法：最大20mm×20mm×35mm（最大12本取付可能） | |
| 製品内容 | ・EXM-5S本体 ・電源コード ・切削水ユニット ・専用工具 ・取扱説明書（保証書付） ・ワーク保持用治具 ※オプション |
| ※注：主軸は標準仕様と高トルク仕様のどちらか一方の選択となります。尚、設置後の交換については、別途お問い合わせください。 | |
| 販売名 | エクスマイル EXM-5S |
| 一般的名称 | 歯科技工室設置型コンピュータ支援設計・製造ユニット |
| 分 類 | 一般医療機器 |
| 届出番号 | 11B3X10041000003 |
| 製造販売元 | モディアシステムズ株式会社 |
