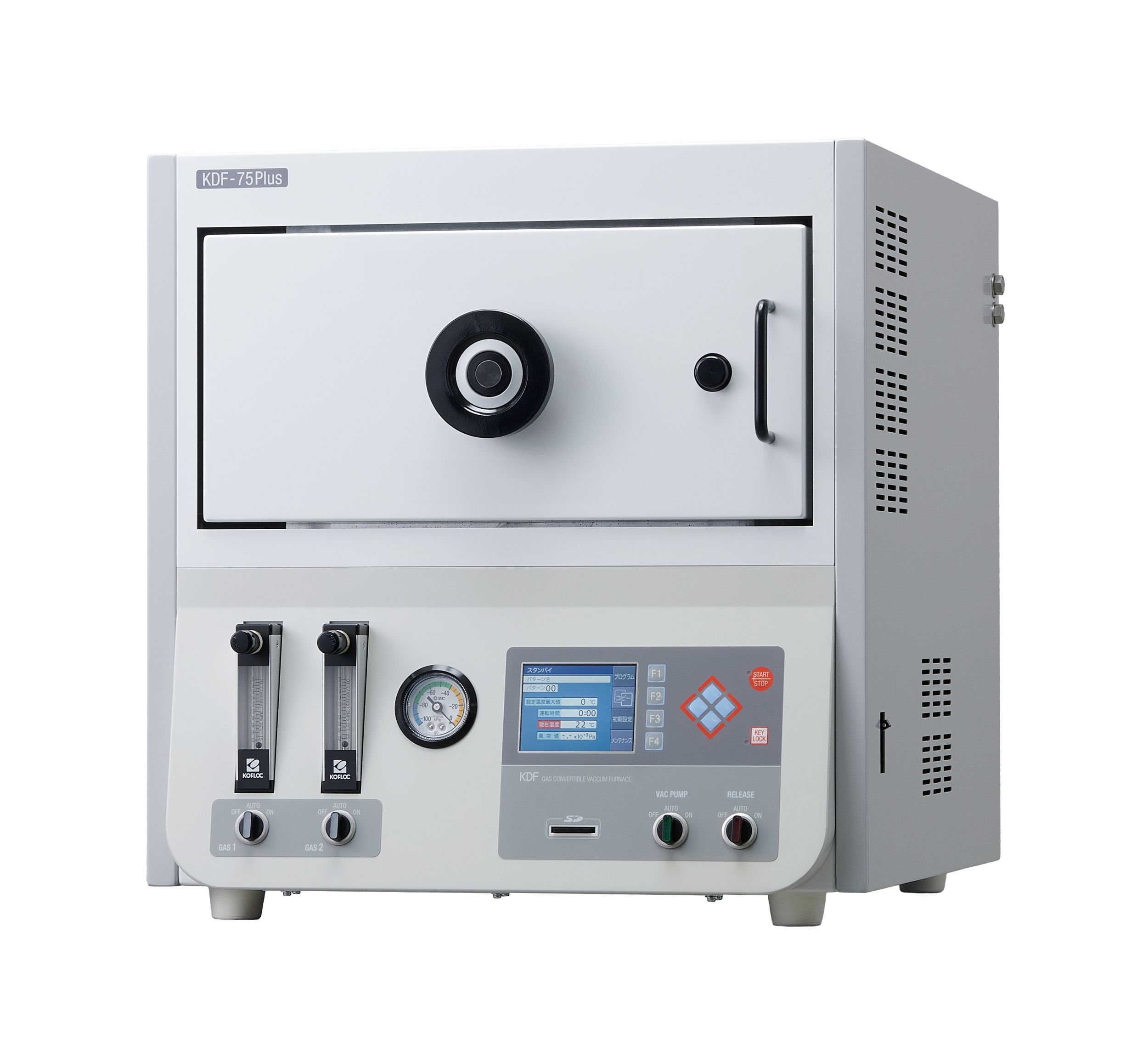

卓上真空ガス置換炉 KDF-75Plus
KDF-75Plus 通信ソフトは下記（ソフトウェアダウンロード）よりお願いします。
※ダウンロードにはパスワードが必要です。
取扱説明書をご確認ください。
（カタログ記載の価格は旧価格です）
特長
■ 真空、ガス雰囲気熱処理
真空(13.3Paオーダー)からガス雰囲気(大気、酸素、窒素、アルゴン等)、ガスフローまで幅広い熱処理に対応
■ 全自動プログラム運転
温度、時間、真空、ガスフロー、大気開放を全てプログラム化で全自動プログラム運転により熱処理作業の省力化と
標準化が図れる
■ 通信ソフト
パソコン上で通信ソフトを使用することにより、各セグメントのプログラム内容が1画面で表示され、簡単にプログラムの
入力/修正/確認/運転が可能
■ 操作パネル
複雑なプログラムも操作部に液晶パネルを搭載したことにより一目で確認が可能
真空(13.3Paオーダー)からガス雰囲気(大気、酸素、窒素、アルゴン等)、ガスフローまで幅広い熱処理に対応
■ 全自動プログラム運転
温度、時間、真空、ガスフロー、大気開放を全てプログラム化で全自動プログラム運転により熱処理作業の省力化と
標準化が図れる
■ 通信ソフト
パソコン上で通信ソフトを使用することにより、各セグメントのプログラム内容が1画面で表示され、簡単にプログラムの
入力/修正/確認/運転が可能
■ 操作パネル
複雑なプログラムも操作部に液晶パネルを搭載したことにより一目で確認が可能
仕様
| 型 式 | KDF-75Plus |
| 外形寸法 | 460(W)×482(H)×595(D)mm |
| 質量 | 55kg |
| 炉内寸法 | 120(W)×90(H)×220(D)mm 2.4L |
| 電源設備 | 単相100V±10% 50/60Hz 30A |
| 消費電力 | 1.8kW |
| プログラム | 50パターン100セグメント |
| 最高使用温度 | 1100℃ |
| 常用使用温度 | 1050℃ |
| 最高昇温速度 | 常温から1100℃まで約35分(空積時) |
| 温度制御 | PID制御(PID定数20組、内10組がオート) オートチューニング付き |
| 温度センサ | R熱電対 |
| 排気装置 | 油回転ポンプ(別置き) 50L/min.at50Hz(標準装備) |
| 真空計 | ブルドン管真空計、デジタルピラニー真空計 |
| 真空リリース | フィルター付き排気絞り弁によるリリース速度可変 |
| 到達圧力 | 13.3Pa(10-1 Torr)オーダー |
| 発熱体 | 鉄クロム線 |
| 断熱材 | セラミックファイバー |
| ガス流量計 | 窒素、酸素 Max2L/min.各1本 |
| ガス出力 | チェックバルブによる自動排出 |
| 炉内雰囲気 | 大気、真空、酸素、窒素、不活性ガス |
| 外部コントロール | USB 通信ソフトウェア 標準装備 (Windows7 8 10対応) |
| I/F | USB SDカードスロット |
| 外部出力 | 制御熱電対出力、試料用熱電対出力、真空計出力、3色パトライト出力 |
| 安全機構 | 漏電ブレーカー、過昇温設定、ドア開閉センサー、キーロック機能、冷却ファン、異常検出装置(ヒーター異常、センサ異常、メモリ異常、コントローラー異常) |
| 付属品 | 炉床板 |
| 標準価格 | 2,427,000円 |
| PCソフト:上記よりダウンロード | |
オプション
| 別系統過昇温測定器又は試料用熱電対(排他式) パトライト(電源、運転、エラー表示) 専用カート 転倒防止金具 |
