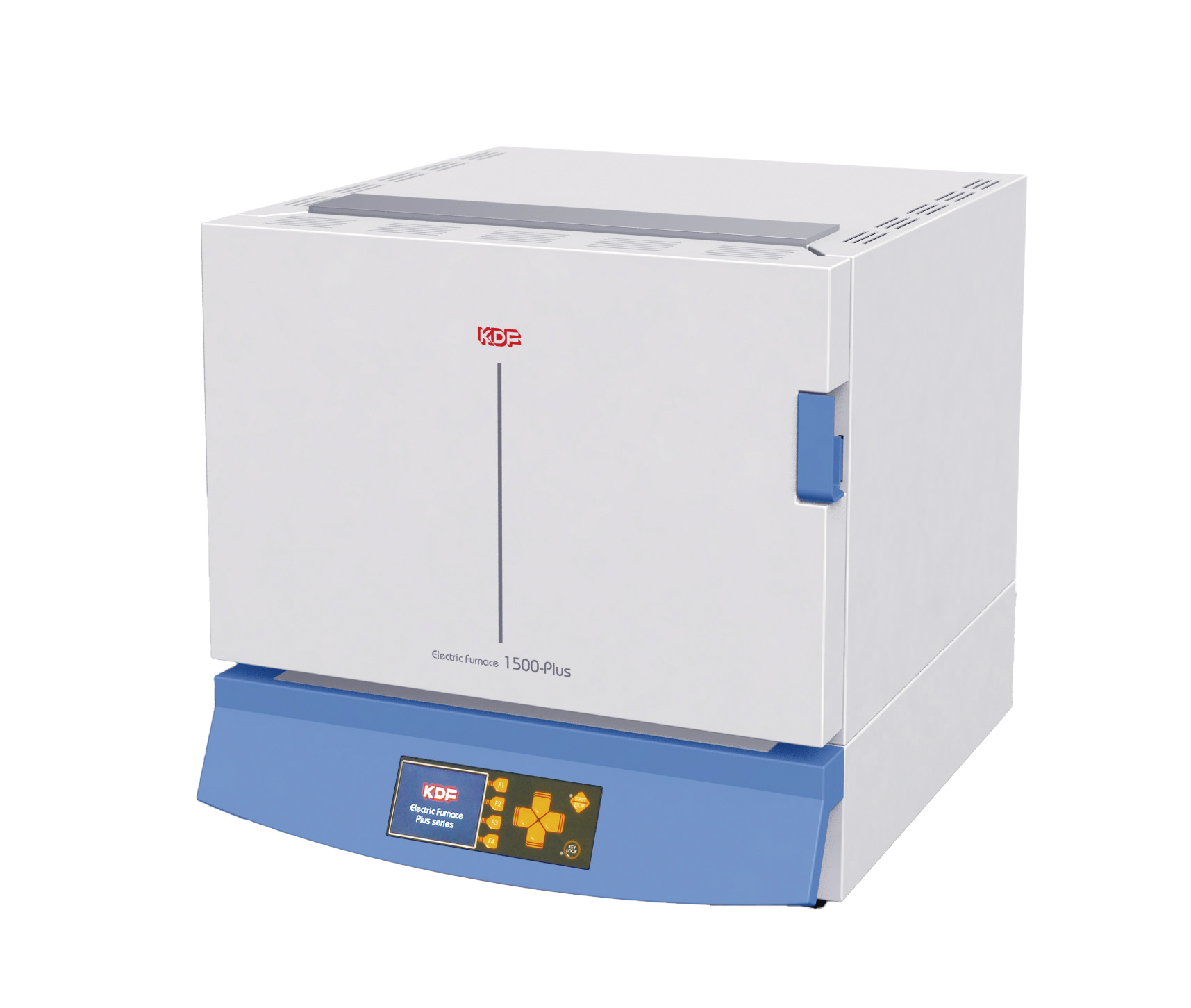

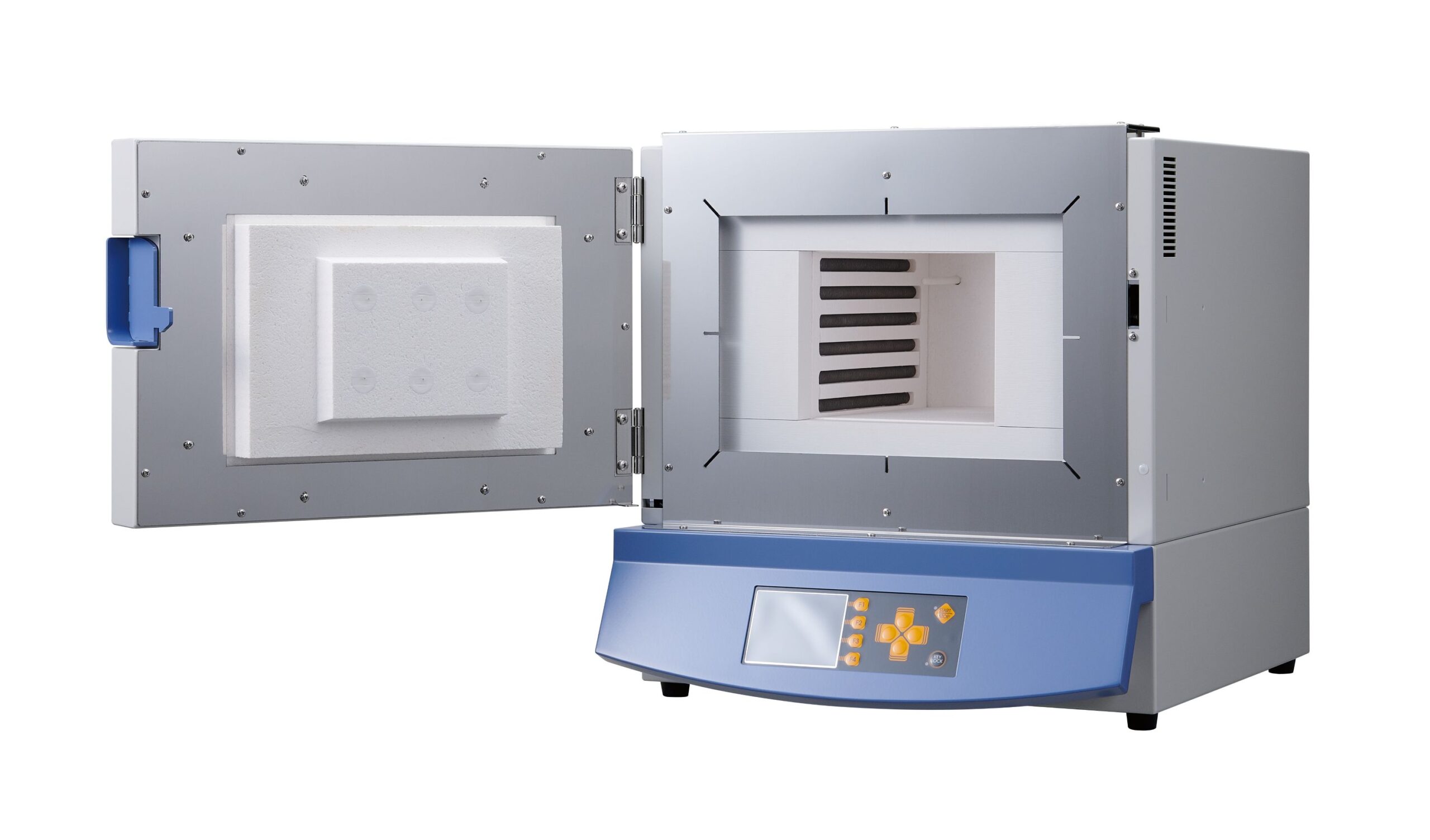

マッフル炉シリーズ
特長
■ デザインを一新して炉内寸法別に5種類のマッフル炉を揃えました。
■ 最速の温度上昇時間を実現
■ 炉内容積14.0Lのマッフル炉の場合、室温から1150℃まで空積で約25分
■ 脱臭・排煙装置、ガス導入装置、漏電ブレーカ、別系統過昇温センサー、本体固定金具ユニット、
3色パトライトなど多様な条件に対応できるように様々なオプションをご用意
■ プログラムは50パターン、100セグメントまで入力でき、多彩なプログラムの運転が可能
■ 液晶パネル搭載により複雑なプログラムも一目で確認できるようになり、操作性も向上
■ 温度制御方式はP.I.D.制御方式を採用していますので、オーバーシュートの少ない最適制御が可能
■ 常にコンピュータが異常を常時監視していますので、無人でも安心してご使用頂けます。
■ SDカードスロット搭載により簡単な情報入出力が可能
■ 最速の温度上昇時間を実現
■ 炉内容積14.0Lのマッフル炉の場合、室温から1150℃まで空積で約25分
■ 脱臭・排煙装置、ガス導入装置、漏電ブレーカ、別系統過昇温センサー、本体固定金具ユニット、
3色パトライトなど多様な条件に対応できるように様々なオプションをご用意
■ プログラムは50パターン、100セグメントまで入力でき、多彩なプログラムの運転が可能
■ 液晶パネル搭載により複雑なプログラムも一目で確認できるようになり、操作性も向上
■ 温度制御方式はP.I.D.制御方式を採用していますので、オーバーシュートの少ない最適制御が可能
■ 常にコンピュータが異常を常時監視していますので、無人でも安心してご使用頂けます。
■ SDカードスロット搭載により簡単な情報入出力が可能
仕様
| 型 式 | 300Plus | 500Plus | 1500Plus | 3000Plus | 5000Plus |
| 使用温度範囲 | 100℃～1150℃ | 100℃～1100℃ | |||
| 常用/最高使用温度 | 1000℃/1150℃ | 1000℃/1100℃ | |||
| 温度コントロール 単位 | 0.5℃ | ||||
| 温度分布精度 | ±3℃ at 1000℃(温度分布図参照) | ||||
| 温度上昇時間 | 約40分 室温⇒1150℃ |
約28分 室温⇒1150℃ |
約25分 室温⇒1150℃ |
約28分 室温⇒1150℃ |
約49分 室温⇒1100℃ |
| 使用周囲温度 | 10℃～40℃ | ||||
| 温度調節器 | 時分割PID制御方式(オートチューニング付き) | ||||
| 運転形態 | プログラム運転(50パターン、100セグメント) | ||||
| 温度センサ | K熱電対 | ||||
| ヒータ | 鉄クロム線 | ||||
| 消費電力 | 1.2kVA | 1.8kVA | 3.6kVA | 5.5kVA | 8.0kVA |
| 炉体 | セラミックスファイバー | ||||
| 安全装置 | 過電流ブレーカ、過昇温設定器、ドア開閉センサ、キーロック機能、炉内温度感応型冷却ファン、
マイコン異常検出装置(ヒータ異常、センサ異常、メモリ異常、コントローラ異常) |
||||
| 外部出力 | ガス導入用出力、イベント接点出力1～4、脱臭装置用出力、排煙装置用出力 運転中・終了・アラーム接点出力、 3色パトライト出力、SDカードスロット | ||||
| 外部入力 | リモート機能(コース選択、START、STOP、PASS、AT開始/停止を接点入力可能)、シーケンサ等で自動運転可能。 | ||||
| 外形寸法(mm) | 314(W)×396(H) ×468(D) | 415(W)×441(H) ×503(D) | 510(W)×520(H) ×608(D) | 600(W)×604(H) ×748(D) | 670(W)×734(H) ×883(D) |
| 炉内寸法(mm) | 120(W)×110(H) ×222(D) | 160(W)×130(H) ×240(D) | 230(W)×200(H) ×300(D) | 300(W)×244(H) ×400(D) | 350(W)×300(H) ×500(D) |
| 炉内容積(約L) | 2.9L | 5.0L | 13.8L | 29.2L | 52.5L |
| 排気口径 | 直径23.5mm | ||||
| 質量 | 22Kg | 33Kg | 49Kg | 82Kg | 118Kg |
| 電源設備 (50Hz/60Hz) |
AC100V 20A | AC200V 単相 20A | AC200V 単相30A | AC200V 単相40A | AC200V 単相50A |
| 付属品 | 炉床板、排気口栓、排気ガイド、ACコード(300Plus以外)、取扱説明書、保証書 | ||||
| オプション | 脱臭装置(ES71、ES72)、排煙装置(VF71、VF72)、 ガス導入ユニット(KDG-300、KDG-1500、KDG-3000、KDG-5000)、 3色パトライト、 別系統過昇温センサ、本体固定金具ユニット、漏電ブレーカ、 プラチネル熱電対、専用ワゴン(KDW-100、KDW-200)、記録計出力用温度センサ | ||||
| 標準価格 | 381,800円 | 509,000円 | 727,000円 | 915,000円 | 1,306,000円 |
